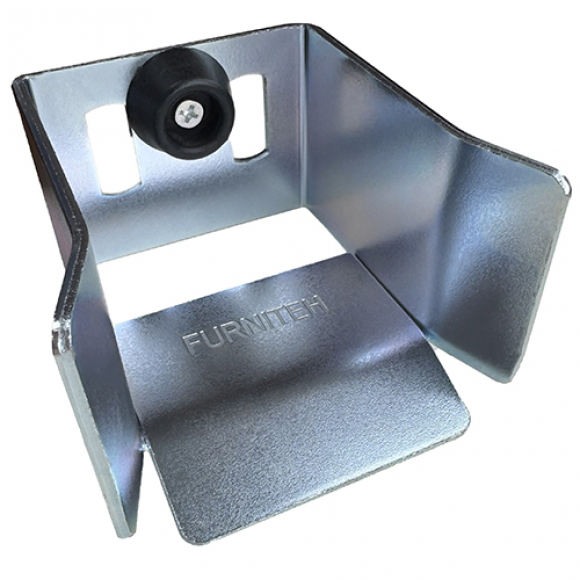

Нижний улавливатель для откатных ворот Фурнитех MD10A — стальной элемент для фиксации створки в закрытом положении и разгрузки роликовых опор. Крепится к столбу притвора или закладной конструкции. При закрытии ворот накатной ролик DL02A или PRO заходит в улавливатель, приподнимая торец направляющей — часть веса ворот переносится с роликовых опор на улавливатель, и система разгружается в статике.
Технические характеристики
| Артикул | MD10A |
| Тип изделия | Нижний улавливатель (ловитель) |
| Назначение | Фиксация створки и разгрузка роликовых опор |
| Сопряжение | Накатной ролик DL02A или PRO |
| Материал | Сталь |
| Монтаж | Крепление к столбу или закладной |
| Производитель | Фурнитех (Китай) |
Если ворота при закрытии не приподнимаются — улавливатель не работает или отсутствует. В этом случае роликовые опоры XL8SA.02, 301 или КВ-3 изнашиваются значительно быстрее расчётного срока. Правильно установленный улавливатель — обязательное условие долговечной работы системы.
Сопряжение с элементами системы
- Накатные ролики DL02A и PRO — устанавливаются в торец направляющей и заходят в улавливатель при закрытии ворот
- Роликовые опоры XL8SA.02, КВ-3 и 301 — разгружаются в закрытом положении за счёт улавливателя
- Направляющая балка Фурнитех сечением 70×60×3,5 мм и 70×60×3 мм
- Поставляется в полных комплектах Фурнитех КВ 201, КВ 3
Как работает нижний улавливатель
Заход накатного ролика в улавливатель
При закрытии ворот накатной ролик DL02A или PRO, установленный в торце направляющей, заходит в паз улавливателя. Профиль паза направляет ролик вверх — торец направляющей приподнимается на несколько миллиметров. Именно в этот момент часть веса ворот переносится с роликовых опор на улавливатель.
Разгрузка роликовых опор
В закрытом положении ворота опираются не только на роликовые опоры, но и на улавливатель через накатной ролик. Подшипники опор перестают нести полную статическую нагрузку — нагрузка на них резко снижается. Это принципиально важно, учитывая что ворота стоят закрытыми большую часть времени.
Фиксация и стабилизация створки
Зашедший в улавливатель ролик фиксирует торец направляющей в вертикальном и горизонтальном направлениях. Ворота перестают раскачиваться от ветра и боковых нагрузок. Пластиковый демпфер предотвращающий заклинивание ворот.
Крепление к столбу или закладной
Улавливатель монтируется на столбе притвора или металлической закладной с помощью болтового соединения. Положение регулируется так, чтобы накатной ролик заходил в паз улавливателя точно при достижении воротами закрытого положения — без удара и без зажима.
- Разгружает роликовые опоры в статике — в закрытом положении часть веса ворот переходит с опор на улавливатель; подшипники опор не перегружаются в режиме ожидания и служат дольше.
- Фиксирует ворота в закрытом положении — ролик в пазу улавливателя исключает боковое раскачивание створки при ветровой нагрузке; ворота стоят устойчиво без дополнительных запоров.
- Обязательный элемент при использовании автоматики — привод откатных ворот рассчитан на работу с улавливателем; без него концевое положение «закрыто» фиксируется только электрически, без механической разгрузки.
- Стальной корпус — выдерживает многолетнюю эксплуатацию без деформации при ударных нагрузках от накатного ролика.
- Совместим с DL02A и PRO — работает с обоими накатными роликами Фурнитех без доработок и регулировок.
- Пластиковый демпфер предотвращающий заклинивание ворот в закрытом положении.
- Входит во все комплекты Фурнитех — КВ 201 и КВ 3 поставляются с улавливателем в комплекте.
